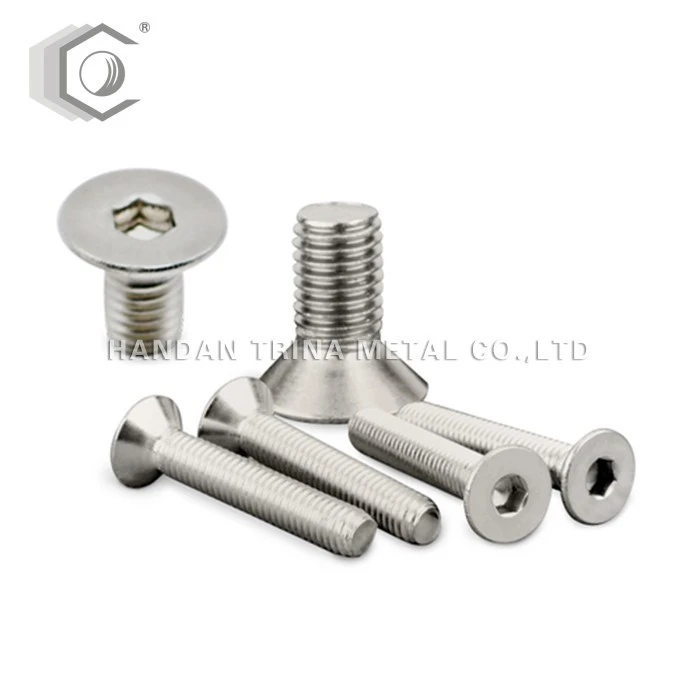

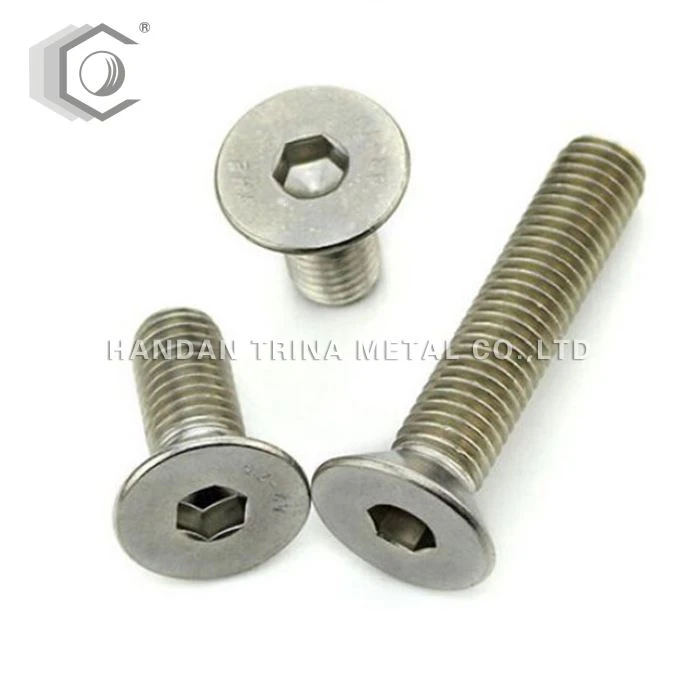

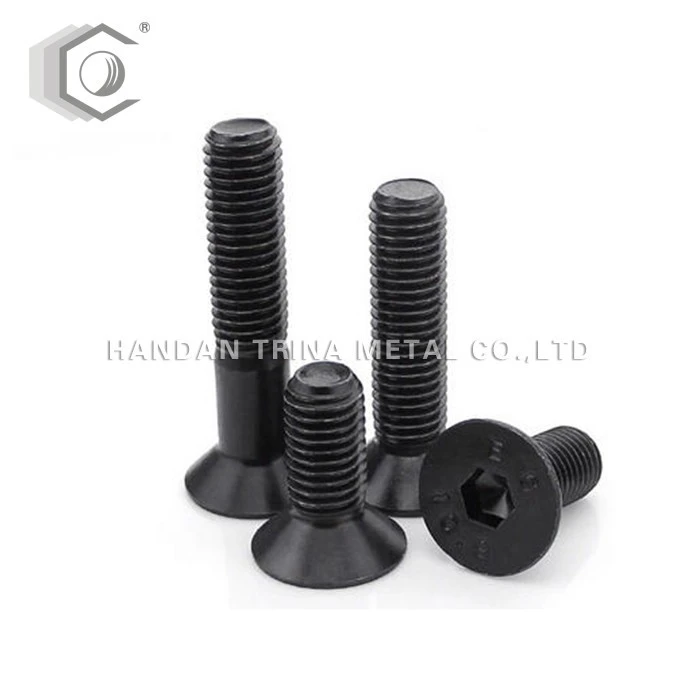

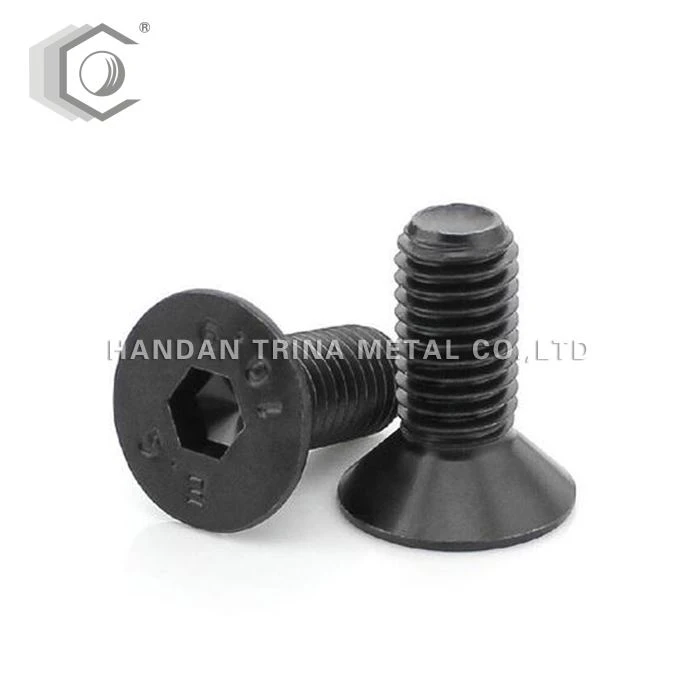

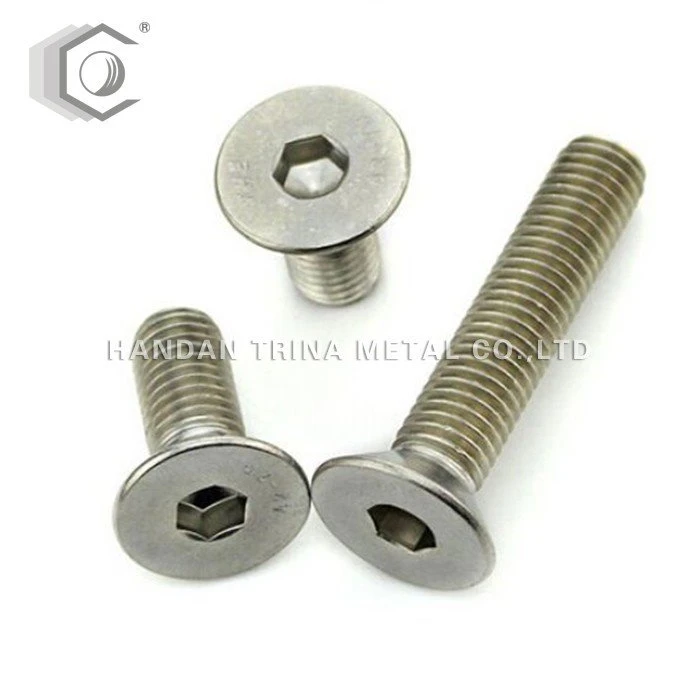

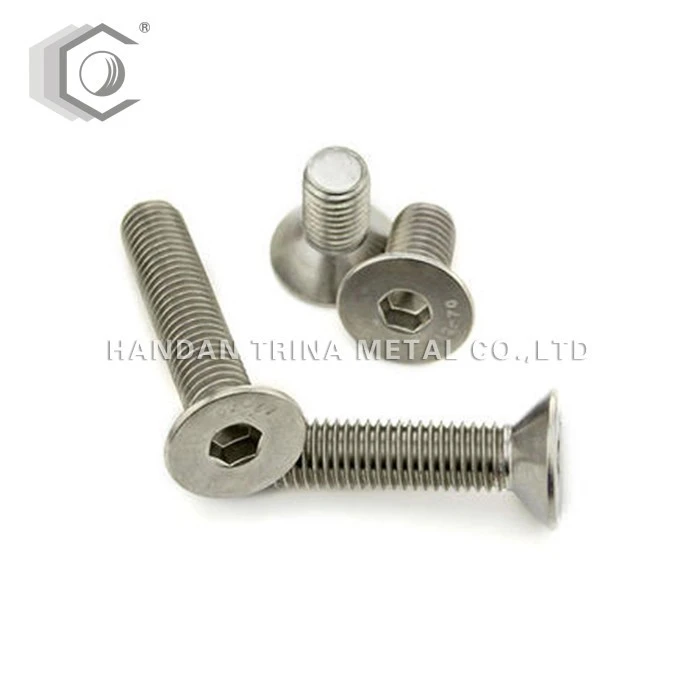

Els cargols d'angle intern de contrasunk també s'anomenen cargols de contrasunk i cargols de màquina plana. Són una mena de peces de construcció. El cap és un con de 90 graus, que és similar a un cargol de fusta comú. El cap té un solc d'enduriment d'eines, com ara una font, creu, hexàgon, quincunx, pentàgon, etc.
Mida: M3-M24
Superfície: Zp/BLACK
d | M3 (M3) | M4 (M4) | M5 (M5) | M6 | M8 M8 (M8) | M10 (M10) | M12 M12 (M12) | (M14) | M16 (M16) | (M18) | M20 M20 | (M22) | M24 m24 (M24) |
P | 0.5 | 0.7 | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 | 2.5 | 2.5 | 3 |
Α | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 60 | 60 |
B | 12 | 14 | 16 | 18 | 22 | 26 | 30 | 34 | 38 | 42 | 46 | 50 | 54 |
/ | / | / | 24 | 28 | 32 | 36 | 40 | 44 | 48 | 52 | 56 | 60 | |
/ | / | / | / | / | 45 | 49 | 53 | 57 | 61 | 65 | 69 | 73 | |
Dk | 6 | 8 | 10 | 12 | 16 | 20 | 24 | 27 | 30 | 33 | 36 | 36 | 39 |
5.7 | 7.64 | 9.64 | 11.57 | 15.57 | 19.48 | 23.48 | 26.48 | 29.48 | 32.38 | 35.38 | 35.38 | 38.38 | |
Ds | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 |
2.86 | 3.82 | 4.82 | 5.82 | 7.78 | 9.78 | 11.73 | 13.73 | 15.73 | 17.73 | 19.67 | 21.67 | 23.67 | |
E | 2.3 | 2.87 | 3.44 | 4.58 | 5.72 | 6.86 | 9.15 | 11.43 | 11.43 | 13.72 | 13.72 | 16 | 16 |
K | 1.7 | 2.3 | 2.8 | 3.3 | 4.4 | 5.5 | 6.5 | 7 | 7.5 | 8 | 8.5 | 13.1 | 14 |
S | 2 | 2.5 | 3 | 4 | 5 | 6 | 8 | 10 | 10 | 12 | 12 | 14 | 14 |
2.02 | 2.52 | 3.02 | 4.02 | 5.02 | 6.02 | 8.025 | 10.025 | 10.025 | 12.032 | 12.032 | 14.032 | 14.032 | |
2.1 | 2.6 | 3.1 | 4.12 | 5.14 | 6.14 | 8.175 | 10.175 | 10.175 | 12.212 | 12.212 | 14.212 | 14.212 | |
T | 1.2 | 1.8 | 2.3 | 2.5 | 3.5 | 4.4 | 4.6 | 4.8 | 5.3 | 5.5 | 5.9 | 8.8 | 10.3 |
0.95 | 1.55 | 2.05 | 2.25 | 3.2 | 4.1 | 4.3 | 4.5 | 5 | 5.2 | 5.6 | 8.44 | 9.87 |
Efecte:
A la superfície del forat de muntatge de la peça de connexió, es mecansa un endoll rodó cònic de 90 graus, i el cap del cargol de màquina plana es troba al sòcol rodó i es buida amb la superfície de la peça de connexió. Els cargols de màquina plana també s'utilitzen en algunes ocasions amb cargols de màquina plana de cap mig rodó. Aquest tipus de cargol és més bonic i s'utilitza en llocs on la superfície pot permetre una mica de protrusió. Els cargols juguen el paper de connectar dos o més objectes i són una necessitat indispensable en la vida quotidiana o la fabricació industrial.
Instruccions:
Els cargols del cap de contrasunk s'utilitzen principalment després de la instal·lació, la superfície de les parts no es pot elevar, i les parts subjectades tenen dos gruixos, l'anomenat gruix, el que significa que el gruix de la part subjectada és més gran que el gruix del cap del cargol contrasunk Després que el cargol s'estrenyi, encara hi ha una part del fil de cargol que no entra al forat roscat. En aquest cas, el cargol contra el solc definitivament es pot estrènyer. Normalment hi ha una altra situació, és a dir, el gruix de les peces subjectades és inferior a l'alçada del cap del cargol contrasunk, que és comú en peces de xapa en equips mecànics, com la connexió de la frontissa del xassís, la porta i la caixa; la xapa de l'equip Connexió de coberta i equips, etc. A causa del petit gruix de la peça, el cargol a través del forat de la part de xapa subjectada és completament un forat cònic. En aquest cas, quan s'estreny el cargol de contrasó, el capçal de cargol no és una superfície cònic per comprimir la part de xapa, però la part inferior del cap del cargol i la part superior del forat roscat s'espremen. Tot i que el cargol sent que el cargol s'estreny, la part de xapa està enganxada en lloc de ser pressionada. En aquest cas, encara que el cargol sent que el cargol s'estreny, la xapa La peça d'or no s'estreny. Aquesta és una situació molt comuna.
