Mida: M5-M20
Superfície ： ZP ， YZP
d | M5 | M6 | M8 | M10 | M12 | (M14) | M16 | M20 |
P | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 |
b | 16 | 18 | 22 | 26 | 30 | 34 | 38 | 46 |
/ | / | 28 | 32 | 36 | 40 | 44 | 52 | |
- | - | - | - | - | - | 57 | 65 | |
dc | 11.8 | 14.2 | 18 | 22.3 | 26.6 | 30.5 | 35 | 43 |
ds | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 20 |
4.82 | 5.82 | 7.78 | 9.78 | 11.73 | 13.73 | 15.4 | 18.9 | |
k | 5.8 | 6.6 | 8.1 | 10.4 | 11.8 | 13.7 | 15.4 | 18.9 |
s | 8 | 10 | 13 | 16 | 18 | 21 | 24 | 30 |
7.78 | 9.78 | 12.73 | 15.73 | 17.73 | 20.67 | 23.67 | 29.67 | |
c | 1 | 1.1 | 1.2 | 1.5 | 1.8 | 2.1 | 2.4 | 3 |
Avantatge:

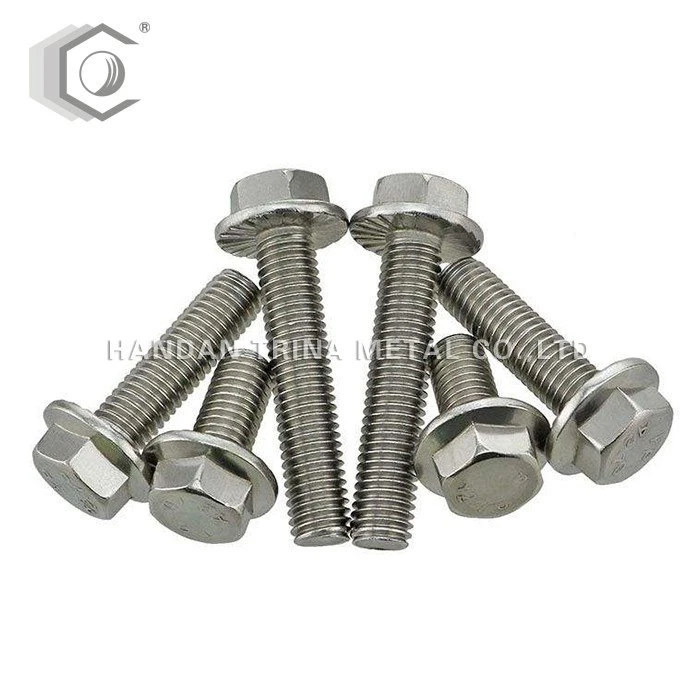

Els caps de cargol normals són molt gruixuts i difícils de deformar. Si es produeix una vibració després de la instal·lació, s’ha de tornar a ajustar; la brida amb una part prima es pot deformar lleugerament i es pot bloquejar amb més fermesa. Si aneu al forat, els cargols normals no poden utilitzar eines. El cap del cargol de la brida és petit i la brida inferior encara té un paper important en la subjecció, però es pot utilitzar per entrar al forat amb una eina especial. El principi dels parabolts hexagonals és aproximadament el mateix. Després hi ha el coixinet superior de la brida per utilitzar-lo, que és més segur en materials més suaus i que no es desgasten i que no causarà perforacions.
Avís:
1. Com a fabricant, subministrem productes creïbles amb alta qualitat en el lliurament oportú.
2. Tots els nostres productes són inspeccionats per control de qualitat abans d’embalar i es tornen a revisar abans d’enviar.
3. Hi ha disponibles no estàndards, segons el vostre dibuix o mostres.
4. Paquet d’exportació estàndard o segons els vostres requisits.
